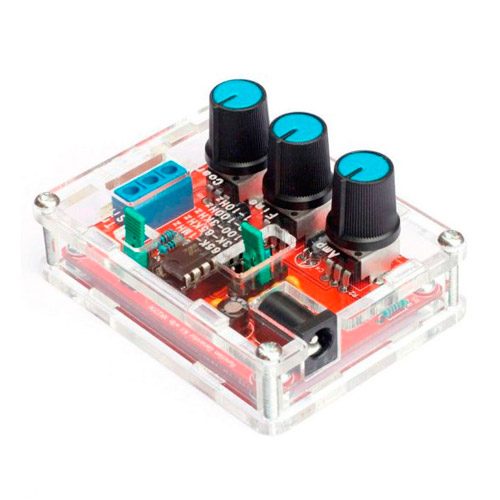

Набір для складання аналогового функціонального генератора, на схемі XR2206, синусоїдальних, трикутних та прямокутних сигналів з регулюванням частоти в діапазоні від 1 Гц до 1 МГц. Застосовується в радіоаматорській практиці.

Налаштування частоти здійснюється двома резисторами та джампером вибору діапазону частот (1-10 Гц / 10-100 Гц / 100 Гц-3 кГц / 3-65 кГц / 65 кГц-1Гц).

МГц
• Напруга живлення: 9-12 В (DC)
• Вихідний опір: 600 Ом +10%
• Синусоїдальний сигнал:
  • Амплітуда: 0-3 В при 9 В
  • Спотворення: <1% (при 1 к) 0.05 дБ 1 Гц-100 кГц
• Прямокутний сигнал:
  • Амплітуда: 8 В (без навантаження) при 9 В DC вхід
  • Час підйому: <50 нс (при 1 кГц)
  кГц)
  • Асиметрія: <5% (при 1 кГц)
• Трикутний сигнал:
  • Амплітуда: 0-3 В при 9 В
  • Нелінійність: <1% (до 100 кГц)
  <>>

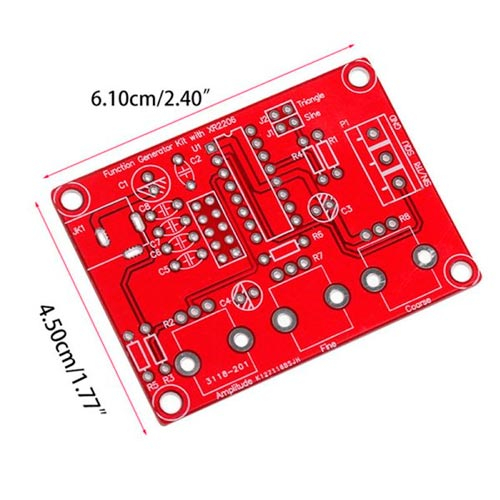

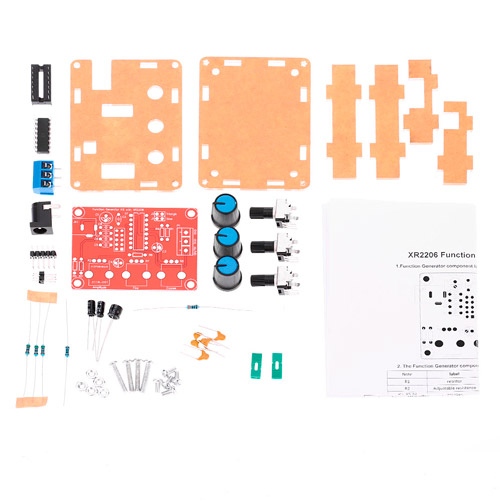

  • Друкарська плата генератора
  • Мікросхема XR2206
  • Роз'єм живлення DC Jack
  • Резистори: 5.1K (3 шт), 1К, 330
  • Конденсатори: 10 мкФ 25 В 1 шт
  • Джампера (2 шт)
  • Неполярні конденсатори: 101, 104, 105, 222, 473
  • Змінні резистори з ручками (3 шт)
  • Акриловий корпус з кріпленням
  • Інструкція
