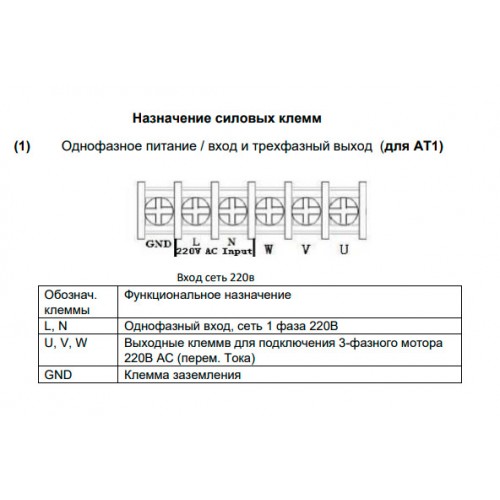

Основна схема підключення:

Для підключення на 220 В трифазного асинхронного двигуна, з обмотками, з'єднаними в зірку, треба переключити його обмотки в трикутник.

Якщо при запуску напрямок обертання відрізняється від потрібного, то слід перемикати контакти в вил REV.

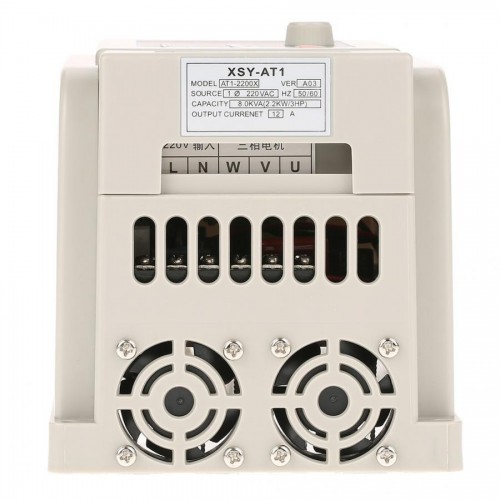

• Модель: AT1-2200X
• Потужність: 2.2 кВт
• Ємність: 8.0 кВа (2.2 кВт / 3 фази)
• Вихідна частота: 0-400 Гц
А
• Вхід: 1 фаза AC 220 В
• Вихід: 3 фази AC 0-220 В (для трифазного електродвигуна)
• LED-дисплей для налаштування та відображення робочих параметрів

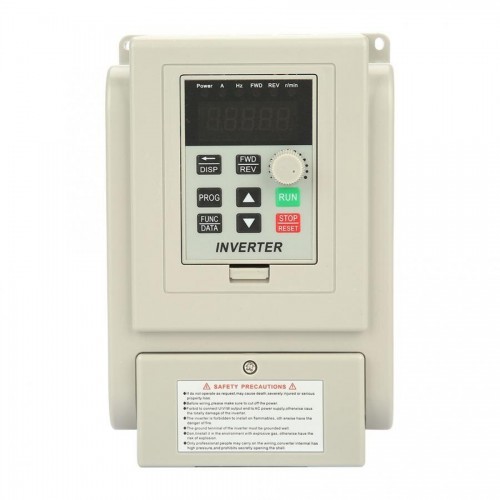

• Зручний пульт керування з 8 кнопками та потенціометром
отвори
• Матеріал корпусу: ударостійкий пластик

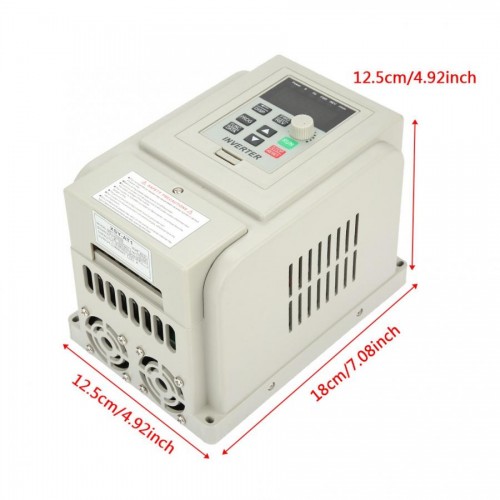

• Розміри: 18 х 12 х 12.5 см
• Вага: 1.120 кг
• У комплекті докладний посібник користувача на англ. мовою. Також на Youtube є кілька відео з налаштування
