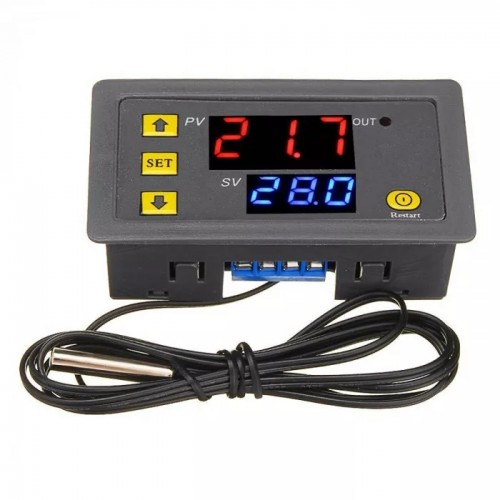

Терморегулятор W3230 для підтримки температури на заданому рівні. Може працювати в двох режимах як нагріву, так і охолодження.
Складається з основного блоку та виносного датчика температури NTC10K.

Живлення подається на контакти VCC (фаза) та GND (нуль). Висновки реле позначені як S1 та S2. Для включення та вимкнення керованого нагрівача або охолоджувача на один контакт підводиться необхідна напруга живлення, а інший контакт з'єднується з пристроєм. Нульовий провід підключається до керованого пристрою.

Налаштування терморегулятора

Натисніть на кнопку SET, синій індикатор почне блимати, після чого за допомогою кнопок вгору і вниз встановіть необхідне значення температури.
Тривале натискання на кнопку SET дозволить перейти в меню (С) / нагрівання (Н))
P1 – гістерезис, різниця між темп-ою включення і темп-ой вимикання від 0.1 до 30 градусів
P2 – верхня межа температури
P3 – нижня межа температури
P4 – корекція темп-ри, від -10 до +10 градусів<0> хвилин
P6 – сигнал перевищення заданої температури
P7 – блокування встановлених даних
P8 – заводські налаштування
Кнопка Restart призначена для включення та вимикання контролера (тривале натискання на кнопку).

• Дисплей для відображення поточного рівня температури (червоний індикатор)
• Діапазон вимірювання/контролю: -50~120 °C
• Крок вимірювання/контролю: 0.1 °C (в діапазоні -9.9~99.9, поза - 1 °C)
• Точність: 0.2 °C
• Частота оновлення: 0:5 220В
• Максимальний робочий струм: 10А
• Довжина кабелю датчика: 1 м
• Довжина контактів: по 10 см (червоний+чорний – живлення регулятора, жовтий+чорний – зволожувач/осушувач)
<9>Розмір основ. см
• Вага: 45 г
