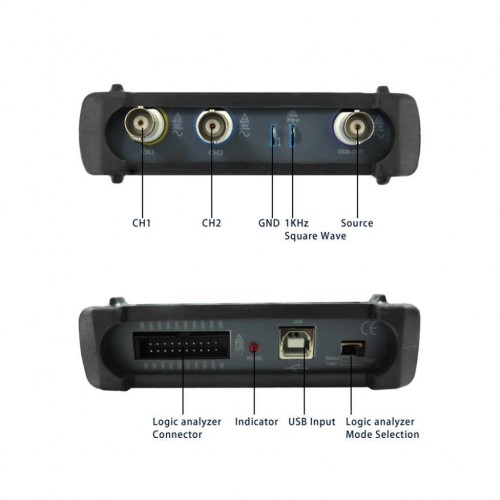

USB осцилограф-приставка INSTRUSTAR ISDS205X - найфункціональніший із серії ISDS205.

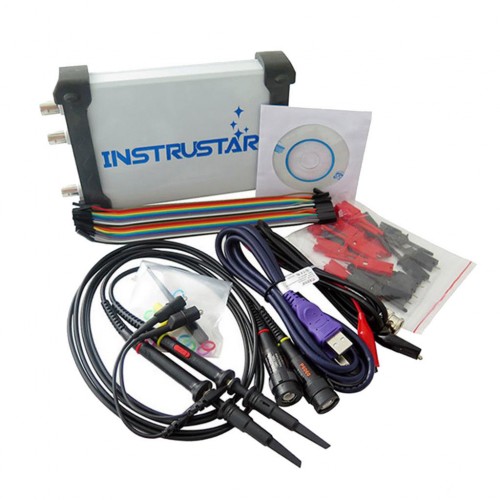

Об'єднує в собі функції двоканального осцилографа, аналізатора спектра, реєстратора даних, логічного аналізатора (в т.ч. підтримка Saleae Logic 2), DDS-генератора. тестові кліпси, BNC – «крокодили», USB-кабель, диск з ПЗ.

Осцилограф:

• Кількість каналів: 2
• Вхідний імпеданс: опір 1 МОм, ємність 25 пФ
• вертикалі: 8 біт
• Діапазон посилення: -6~6 В (зонд Х1), -60~60 В (зонд Х10)
• Точність: ±3 %
• Час розгортки: 1 нс - 20 с
• Захист: діодний, п> синхронізації: авто, нормальна, одноразова
• Регулювання рівня синхронізації
• Способи синхронізації: передній фронт, задній фронт, спадаючий фронт
• Джерело: канал 1, канал 2
• Розмір буфера: 1 МБ/канал
• Максимальна частота дискретизації: 48 МС/с
• Математичні функції: додавання, віднімання, множення
• Відображення осцилограм: X,Y-T/X-Y
• Збереження осцилограм у форматах BMP або у файлах MS Excel

• Кількість каналів: 2
• Смуга пропускання: 20 МГц
• Алгоритм: швидке перетворення Фур'є (18 вікон), кореляція
• FFT крапки: від 8 до 1048576 / F1/FLI SNR, SINAD, ENOB, THD, SFDR
• FFT вікно: rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, гаманець, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, Winser, Kaiser method

Реєстратор:

• Кількість каналів: 2
• Швидкість вибірки: 1 канал - 1К ~ 24М вибірок/сек; 2 канали - 1К ~ 16М вибірок/сек
• Обсяг запису: до 4 ГБ

Логічний аналізатор

• Кількість каналів: 16
• Швидкість вибірки: 8 каналів - 25К ~ 2; 16 каналів - від 250К до 16М вибірок/сек. Об'єм запису: 1 МБ ~ 2 ГБ. CAN, UART, I2S/PCM, DMX-512, JTAG, LIN, Manchester, 1-WIRE, UNI/O, Simple Parallel, MDIO, USB1.1, PS/2 Keyboard/Mouse
• Об'єм запису: 1 МБ ~ 10 ТБ
