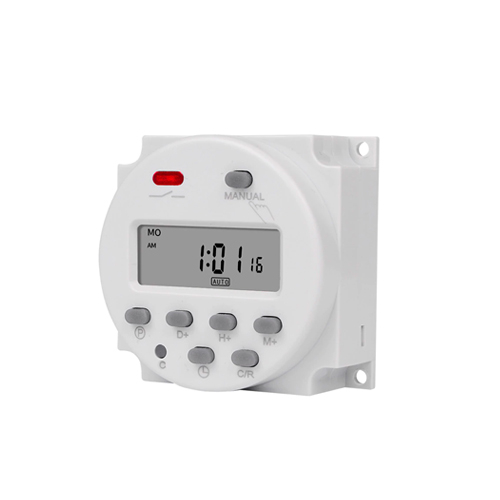

CN101A — це мікропроцесорний пристрій, призначений для керування живленням електроприладів за заданим розкладом. Підходить для автоматизації освітлення, поливу, опалення, роботи насосів та інших побутових чи промислових систем.

Технічні характеристики

Інструкція з налаштування

1. Початок роботи та скидання

Перед першим використанням натисніть кнопку "Reset" (зазвичай заглиблена кнопка) для скидання пам'яті та активації пристрою.

2. Налаштування поточного часу та дня тижня

• Утримуючи кнопку "Clock" (зображення годинника), натискайте:
• "Day" (або D+) — для вибору дня тижня (Mo, Tu, We, Th, Fr, Sa, Su).
• "Hour" (або H+) — для встановлення годин.
• "Min" (або M+) — для встановлення хвилин.

3. Програмування (Кнопка "P")

1. Натисніть кнопку "P" один раз — на екрані з'явиться "1 ON" (час першого ввімкнення).
2. Кнопками "Hour" та "Min" виставте потрібний час.
3. Кнопкою "Day" виберіть комбінацію днів (кожен день окремо, лише будні, вихідні або весь тиждень).
4. Натисніть "P" знову — з'явиться "1 OFF" (час першого вимкнення). Повторіть налаштування часу.
5. Натисніть "Clock" для виходу з режиму програмування.

4. Ручне керування (Кнопка "Manual")

Дозволяє перемикати режими роботи:

• ON: Постійно ввімкнено.
• AUTO: Робота за встановленим розкладом.
• OFF: Постійно вимкнено.

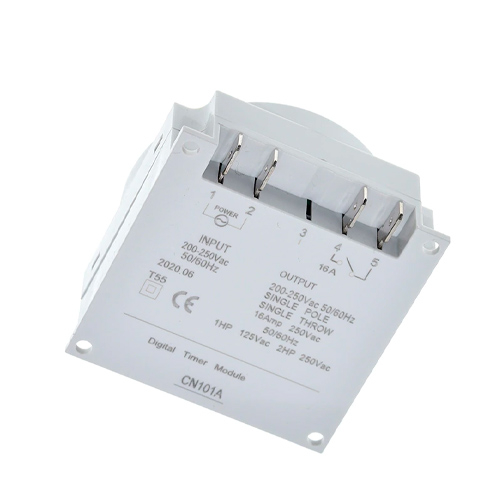

Примітка: При підключенні навантаження, що перевищує номінальні 16А (наприклад, потужні електродвигуни або калорифери), обов'язково використовуйте зовнішній контактор або магнітний пускач.
